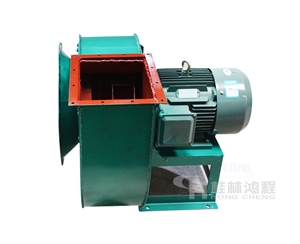

9-28D型高壓離心通風機

產品詳情

產品簡介：

9-28型高壓離心通風機一般用于鍛冶爐及高壓強制通風，亦可廣泛用于輸送物料、空氣及無腐蝕性、不自燃、不易爆、不易揮發、不含粘性物質和纏繞纖維的氣體。介質溫度一般不超過80°C，介質中塵土及硬質顆粒含量不大于150mg/m³。

1. 該風機為單吸入和雙吸入兩種。機號有4、4.5、5、5.6、6、6.3、7.1、8、9、10、11.2、12.5、14、16、17、18、20、21、22、23、24，共20個機號組成。

2. 該風機又可制成右旋轉或左旋轉兩種形式：從電動機一端正視，如葉輪按順時針方向旋轉稱為順轉風機，以“順”表示；按逆時針方向旋轉稱逆轉風機，以“逆”表示。

3. 風機出口位置以機殼的出口角度表示，“順”、“逆”鈞可制成0°、45°、90°、135°、180°、225°共六種角度。

4. 風機的傳動方式為A式（機號4-6.3）、D式（機號7.1-16）。

產品特點：

風機中的№4～6.3主要由葉輪、機殼、進風口、支架等組成。風機中的№7.1~24主要由葉輪、機殼、進風口、傳動組等組成。F式傳動主要由葉輪、機殼、進風口、進氣箱，傳動組等組成，風機根據用戶所需，亦可帶調節門。

1. 9-28型風機的葉輪上有長葉片16片，短葉片16片，葉輪成型后經靜、動平衡校正，運轉平穩可靠。
2. 機殼用普通鋼板焊接成蝸殼整體。用于高溫風機可根據溫度情況選擇耐熱材料，機殼亦可制成分體。
3. 進風口做成收斂式流線型的整體結構，用螺栓與前蓋板組固定。
4. 傳動組由主軸、軸承箱、聯軸器等組成。主軸根據用途不同，可用優質鋼或耐熱鋼制成，采用球軸承或滑動軸承。球軸承用軸承潤滑脂潤滑，滑動軸承用稀油潤滑。

產品參數：

機號 No	轉速 r/min	配用電機		流量 m³/h	全壓 Pa
機號 No	轉速 r/min	型號Type	功率KW	流量 m³/h	全壓 Pa
4A	1450	Y250M-4	55	17173-2466	6090-6002
4A	1450	W806-4	75	2361 3-32199	5894-5394
11.2D	1450	Y315S-4	110	24127-30158	7640-6522
	1450	Y3154	132	33174-45238	7394-6767
	960	Y225M-6	30	15974-19967	3344-3295
	960	Y250M-6	37	21964-29950	3246-2972
12.5D	1450	Y315L1-4	160	33541-41926	9513-9375
	1450	Y355M2-4	250	46119-62889	9209-8434
	960	Y280S-6	45	22206-27758	4168-4109
	960	Y315S-6	75	30534-41637	4040-3697
14D	1450	Y355M2-4	250	47123-58903	11935-11759
	1450	JS-138-4	410	64794-88355	11553-10582
	960	Y31SS-6	75	31 198-38998	5227-5158
	960	Y315L1-6	110	42898-58497	5002-4639
16D	1450	JSQ-147-4	500	70340-87926	15583-15358
	1450	JSQ-158-4	850	96718-131888	15093-13818
	960	Y355M1-6	160	46570-58213	6835-6728
	960	Y355L3-6	250	64034-87319	6620-6061
17D	1450	JSQ-1410-4	680	84371-94917	17594-17555
		JSQ-158-4	850	105463-126556	17339-16760
		JSQ-1510-4	1100	137103-158195	16397-15593
	960	JS-126-4	225	55859-69824	7708-7600
		JS-127-4	260	76807-83789	7463-7346
		JS-137-4	350	90771-104736	7189-6835
